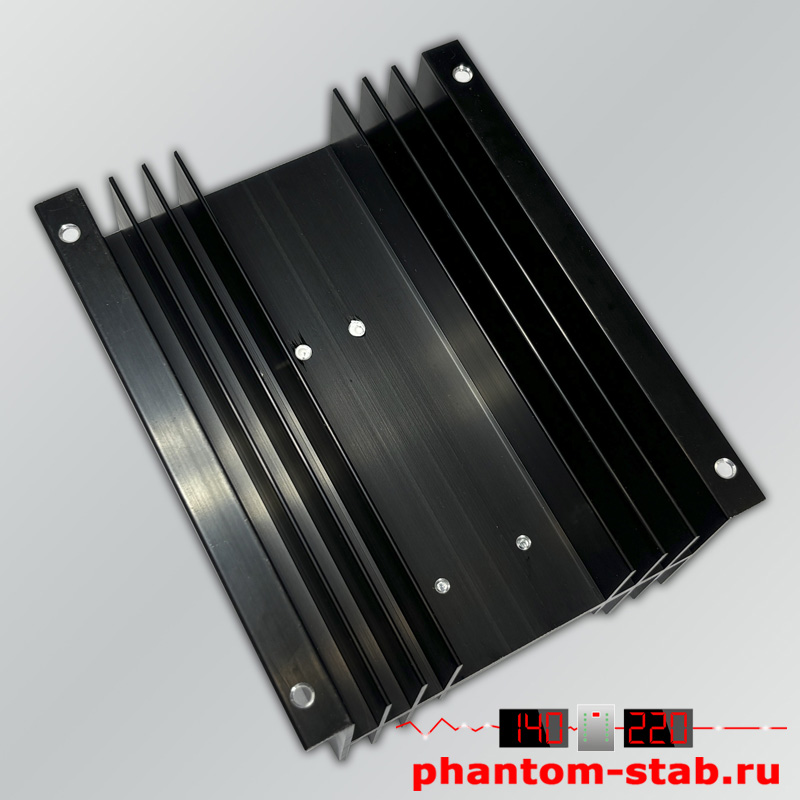

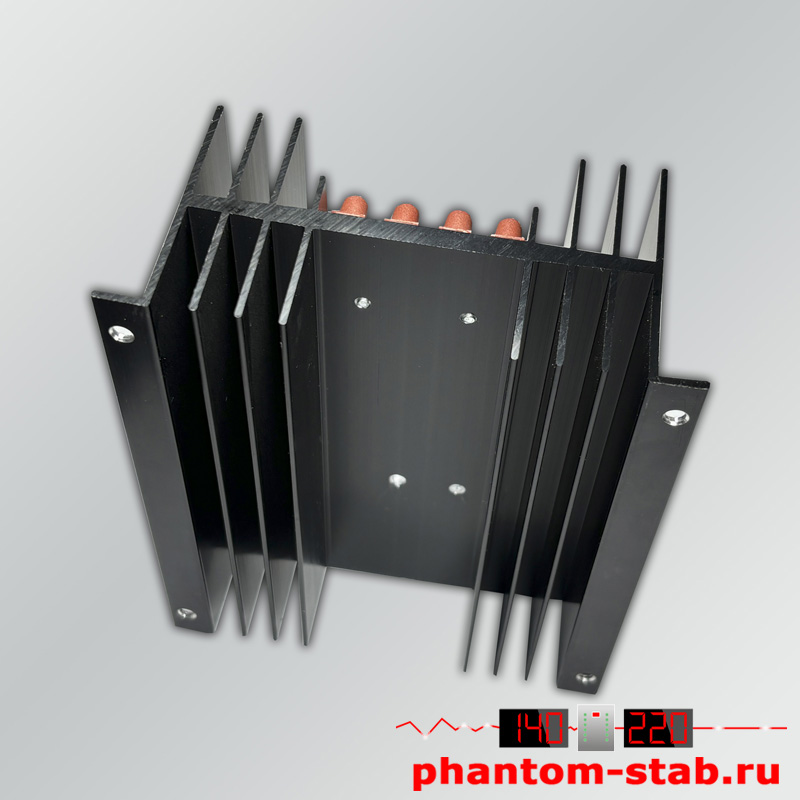

Симисторный блок SR3280 регулятора мощности 32/80А

Симисторный блок модуль SR3280 PST для сборки регулятора-стабилизатора мощности типа РМ-2н. Является, на данный момент (2025г), самой мощной серийной силовой частью для сборки схемы стабилизированного регулятора мощности данного типа и обеспечивает управление нагрузкой влоть до 12,5 кВт (пиковая до 17600 Ва). Номинальная рабочий ток до 57А при температуре окр. среды +25 градусов Цельсия. Максимальный пиковый ток до 80А. Ограничение обусловлено размером радиатора охлаждения и нагрузрочным потенциалом клеммной колодки.

Принцип работы

Модель симисторного блока SR3280 – это силовой коммутатор для управления подачей нужного количества энергии к внешнему энергопотребителю мощностью от 50 Вт до 10кВт (номинально) и 12500 Вт (максимально). Управляет данным регулятором на симисторе - внешний микропроцессорный блок управления типа РМ-2, РМ-2н new, РМ-2 Pro, который анализируя уровень напряжения на входе и нужный заданный пользователем уровень мощности, больше или меньше открывает симисторный ключ SR3280.

В качестве силового элемента в симисторном блоке SR3280 используется один из самых мощных симисторных модулей – BTA100-800BW, рассчитанный на максимальный ток до 100 Ампер. Использование столь мощного силового элемента, позволяет получить нужный запас по току для уверенного и надежного управления нагрузками вплоть до 10000 Вт (max 12500 Вт).

Схема подключения

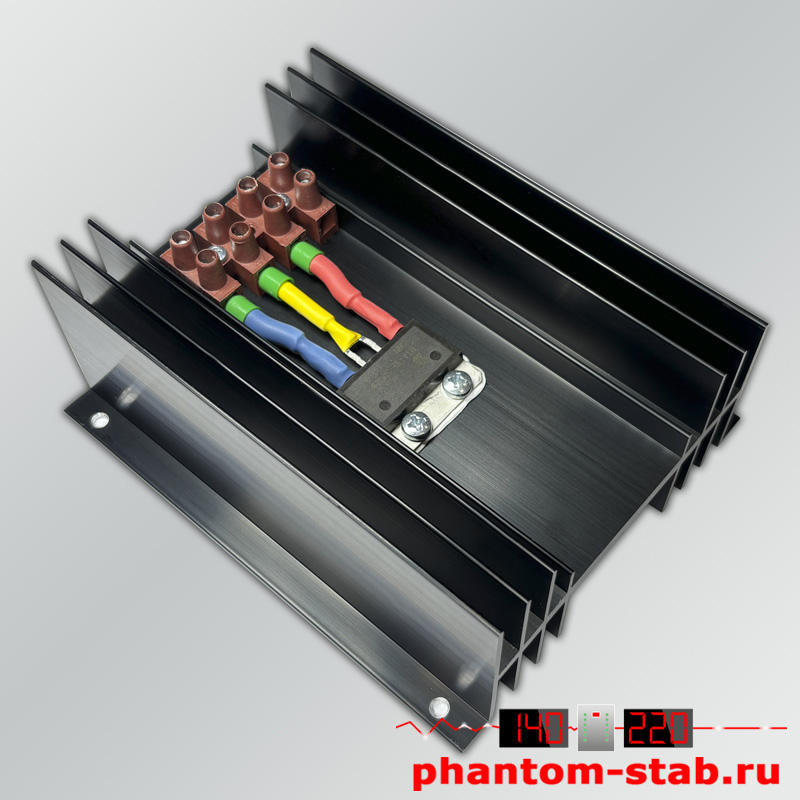

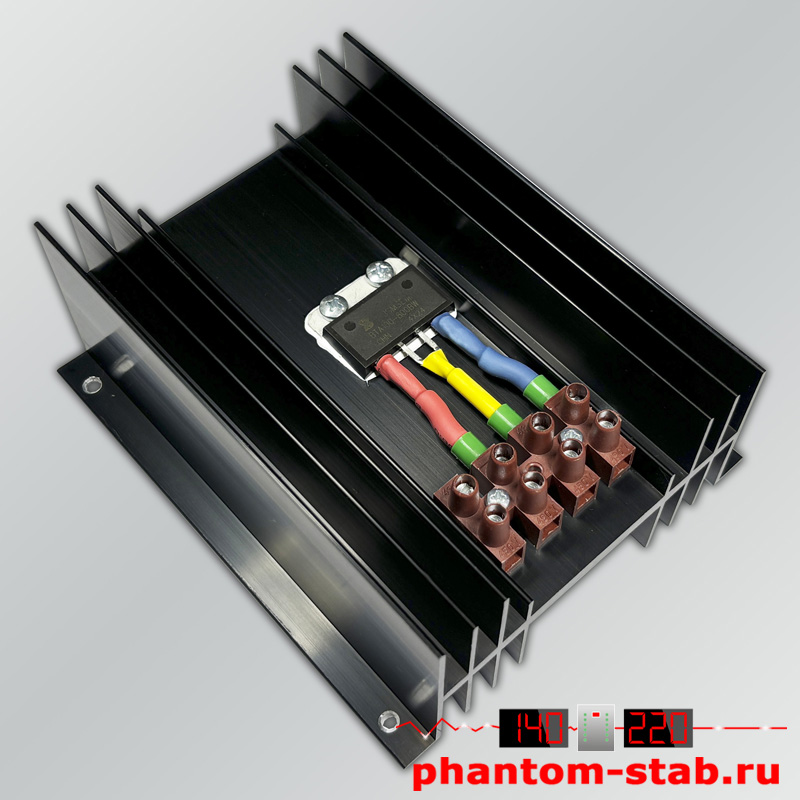

Подключение силового модуля регулятора мощности SR3280 отличается от младших версий SR2025 и SR2032. Отличие в последовательности выводов на 3 и 4 клемме. Распиновка отводов от BTA100 на колодке по порядку слева направо: первая клемма «1» – 0 ( для нулевого провода, пустая), вторая «2» – А1 (силовой, вход фаза), третья «3» – G (управление + 3,3 В), четвертая «4» - А2 (силовая, фаза выход). По цветам, аналогично SR2025/SR2032 – А1 красный, G – желтый, А2 синий.

Распиновка подключения к маломощным клеммам стабилизированных регуляторов мощности типа РМ-2 и РМ-2н приведена в таблице ниже.

Подключение нагрузки и сети 220В к силовым клеммам блока SR3280 производится многожильным проводом с сечением до 6 кв.мм с обязательным использованием кабельных наконечников, либо одножильным с сечением до 10 кв.мм. К регулятору мощности подключение производится проводом от 0,5 до 1,0 кв.мм. Силовые, измерительные и управляющие провода на колодке SR3280 лучше обжимать вместе (например провод 6 и 0,5 кв.мм в наконечнике НШВИ 6.0-12).

Достоинства:

Гарантия: 12 мес.
